前言

前段时间笔者在测试嵌入式设备的时候遇到了nmap扫不出端口的问题，当时非常迷惑这个设备的通信方式。后面研究发现不同于传统的像http或者mqtt这种能通过常用的工具与设备进行通讯的协议，此设备所用的通训方式更为底层，也涉及了笔者第一次接触的通信方式——组播通信。

组播通信介绍

直白的讲，组播就是为同一个网段下两个或多个设备提供信息交换的渠道。这个渠道被称作组播组，本质上是一个IP。如果以同一网段下的两个设备A,B举例，要实现他们直接的组播通信，首先需要A，B同时加入这个组播组，并且往这个IP的同一端口收发信息。我们发现这其中涉及了两个协议——设备加入组播组所使用的协议，以及设备往组播端口发送信息的协议。笔者测试的设备所用的组播协议为IGMPV3，而设备和端口通信用的是UDP协议。具体的端口号的问题，后面会进行分析。

设备实战

本次实战中的设备ip为192.168.1.12

nmap扫描

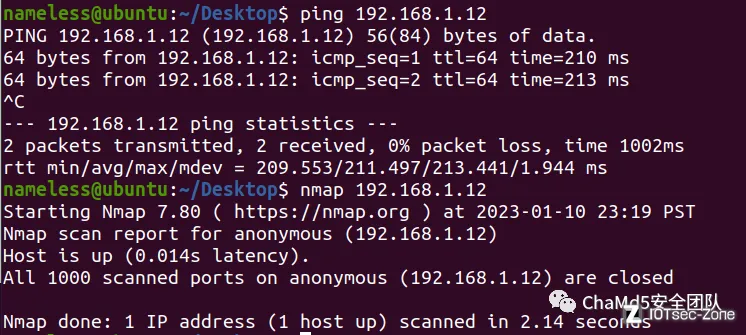

发现什么也没扫出来（试过了nmap -sS -sU -T4 -A -v也不太行）

wireshark抓包

通过wireshark抓包可以发现这个设备向230.1.1.1发了32字节的消息：

具体的消息能够从下面的详情里获取：

发现是32个"\x00"，很疑惑，先不管它

从关键点入手分析

这个“230.1.1.1”很值得我们思考，我们通过"grep"大法可以发现有一个二进制文件包含它，并通过ida逆向找到它的位置：

然后我们看查这一行所在的一整个函数能看见几个重要的信息

重要信息一

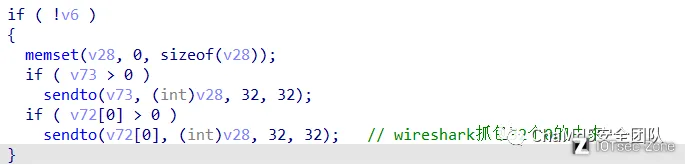

从这里我们能够找到设备往230.1.1.1发的32个0：

那么50001端口是怎么来的呢？这里就要先细说一下sendto函数了：

sendto(int s, const void * msg, int len, unsigned int flags, const struct sockaddr * to, int tolen);

它有一个关键的结构体"sockaadr"，而这个结构体有个成员为“sin_port”一般的写法为：

addr.sin_port = htons(PORT);

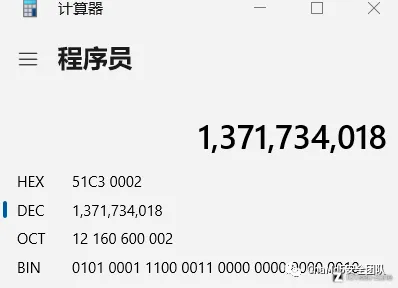

这里的htons其实是把机器上的整数转换为网络字节序，用人话说就是把小端自序转大端回到这个函数中，我们通过逆向分析能够确定addr这个结构体的十进制表示为1371734018：

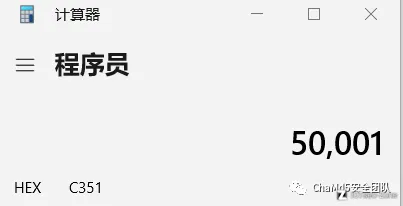

通过计算器，我们能算出端口：

正好就是50001

重要信息二

这个设备如何接受信息可以从recvfrom看出：

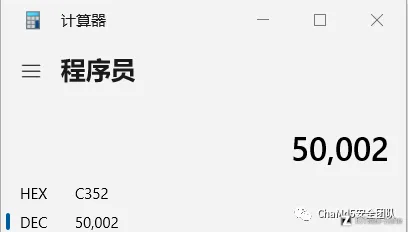

recvfrom和sendto是配套函数，也能通过刚才的方法分析出具体的端口：

于是下一步我们就可以尝试往50002端口发送信息了

重要信息三

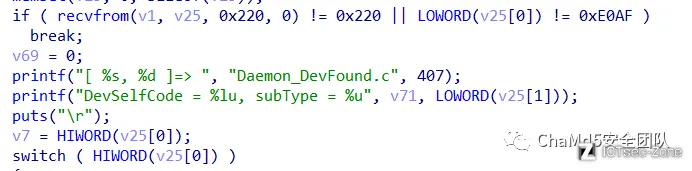

发现我们发送的消息的低二字节必须是“\xAF\xE0”以及整体长度必须为0x220，然后就会进入switch

尝试攻击

switch中有很多能够利用的地方，这里就挑两个地方来谈谈

第一个

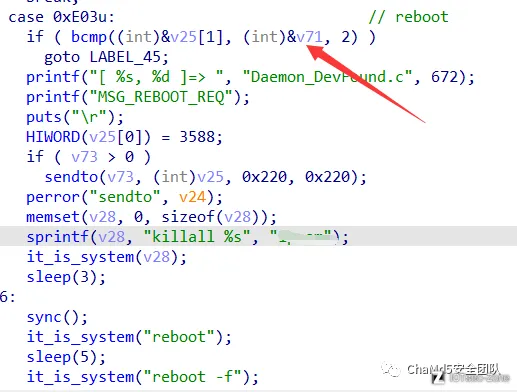

这里能够将这个设备打reboot，不过前面会有检查，这个检查是能绕过的，具体是在第一个case：

通过wireshark抓包就能找到

第二个

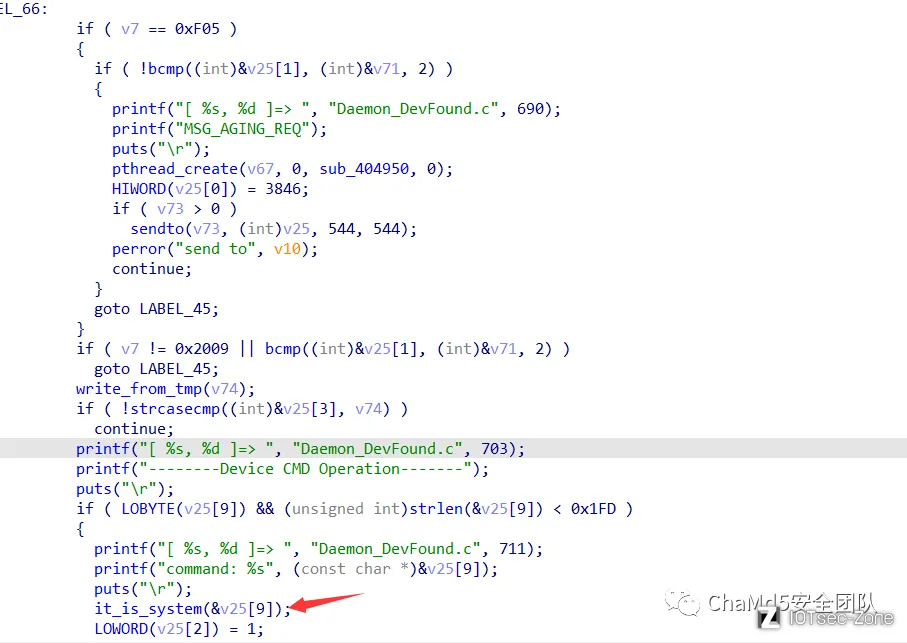

这里是直接一个命令执行，但是，这里的v7和case选项是一个值而且不是0x2009，也就是说会卡在前面的v7!=0x2009而不能执行成功，笔者猜测这里可能是厂商临时进行的一个修复，而导致不能直接执行。但是，在这个case分支中是存在一个注入点的，绕过以及执行的exp非常巧妙，但是因为厂商的要求等种种原因不能公布，于是无法与大家分享。但是笔者已经构思好了一道能够把这个手法运用的CTF iotpwn题，或许在未来的某天能够以题目的形式出现（狗头）

-end
